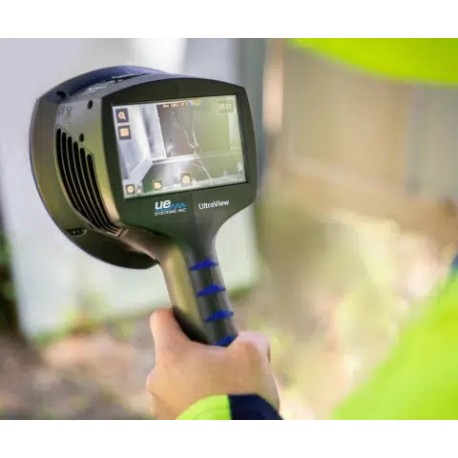

UltraView - Ultrahang emissziós kamera

Szivárgások észlelése az UltraView ultrahang emissziós kamerával

A sűrített levegő szivárgása komoly probléma, amely a legtöbb ipari létesítményt érinti. Ha az Ön kompresszora nehezen tud lépést tartani az igényekkel, nagy valószínűséggel a szivárgás a probléma gyökere.

1 kW sűrített levegő körülbelül 8-szor drágább, mint 1 kW villamos energia, és az összes sűrített levegő körülbelül 30%-a szivárgás miatt elvész. Az emelkedő energiaárak mellett ez lehet a legdrágább közműve. A szivárgások észlelésével és kijavításával hatalmas energia megtakarítás érhető el.

Gyorsan és egyszerűen észlelheti a szivárgásokat

Az UltraView segítségével könnyen megtalálhatja a sűrített levegő (vagy bármilyen más sűrített gáz) szivárgását. Egyszerűen kapcsolja be, nézze meg, hogyan jelennek meg a szivárgási helyek a képernyőn. Rövid időn belül képes nagy területen, jelentős mennyiségű szivárgást találni, akár biztonságos távolságból is.

Minden egyes sűrítettlevegő-szivárgás esetén az UltraView megjeleníti a decibelszintet, a szivárgási arányt és a szivárgási költség becsült értéket.

Így egy gyors áttekintést kaphat, mennyibe is kerülnek ezek a szivárgások évente – és meg fog lepődni, hogy mennyibe kerülhetnek! Ön is eltárolhatja az összes észlelt szivárgást, és létrehozhat egy kiterjedt szivárgási jelentést. Az UltraView-ba való befektetés gyorsan megtérül. Alkalmas hangfájlok rögzítésére, letöltésére és elemzésére, akárcsak az Ultraprobe műszersorozatnál. Integrálható a már meglévő UE Systems szoftverbe és a Leak Survey SideKick alkalmazásba.

Részleges kisülések észlelése az UltraView ultrahangos kamerával

Az elektromos kisülések nagyon komoly problémát jelenteken a rendszerekben. Az elektromos berendezések meghibásodásai nagyon súlyosak lehetnek, és gyorsan életveszélyessé válhatnak a személyzet számára. Emellett hosszú, nem tervezett állásidőt is okozhatnak.

Az UltraView ultrahangos kamera segítségével pénzt takaríthat meg, elkerülve a drága költségű állásidőt, és garantálja személyzete felbecsülhetetlen értékű biztonságát. Könnyen és hatékonyan észlelhet olyan problémákat, mint a korona kisülés, a kúszó áram és az ívkisülés. Csak irányítsa a kamerát bármely elektromos eszközre és a részleges kisülésű helyek megjelennek a képernyőn. A kamera még a részleges kisüléseket is meg tudja különböztetni más ultrahangforrásoktól, csökkentve a hamis riasztások számát!

A kamera a dobozból kivéve azonnal használatra kész – a működése minimális képzést igényel, további szoftver telepítése nélkül.

Az észlelt részleges kisülésről jelentéseket is készíthet. A jelentés tartalmazza az egyes részleges kisülések súlyosságát, és korrekciós intézkedéseket javasol.

UltraView ultrahang emissziós kamera műszaki adatai:

• Méret: 273 x 170 x 125 mm
• Súly: 980 g
• Védelmi besorolás: IP51
• Üzemeltetési- és tárolási hőmérséklet: -10 °C - +50 °C
• Üzemeltetési- és tárolási páratartalom: 0 - 90 %RH
• Töltési hőmérséklet: 0 °C - +40 °C
• Tápegység: 15 V, 2.5 A
• A rendszer belső tartalék akkumulátora: Li-Ion, 6 Wh
• Nyomkövető külső akkumulátor: LiFePO4, 12 V, 7 Ah, 84 Wh, 985 g, 90 x 145 x 65 mm, IP64. Használati idő: 6 óra (a környezeti feltételektől függően). Töltési idő: 4 - 6 óra
• Nyomkövető töltő kábel hossza: 0.9 m, meghosszabbítva 2 m
• Nyomkövető akkumulátor töltő: bemenet 100 - 240 V ~ 50/60Hz, 1.3 - 1.5 A; max. kimenet 13.8 -  14.6V, 4.0 (a mellékelt töltőtől függően)
• Külső akkumulátor RRC2040: Li-Ion, 10.80 V, 3.35 Ah, 36.20 Wh, 170 g, 84.87 x 58.76 x 21.89 mm, IP40, Használati idő > 2 óra (feltételektől függően), töltési idő 2 – 3 óra
• Akkumulátor töltő RRC2040: Input 19 to 26 Vdc, 2.8 A max, Output: 17.4 Vdc/4A max, 120 x 64 x 43 mm, 110 g. Üzemi hőmérséklet: 0 °C - +40 °C
• Töltő tápegység RRC2040: Input 100 - 240 VAC / 50-60 Hz, Output 19 VDC ± 5% / 3.4 A, max. teljesítmény: 65 W, 95 x 51 x 25.4 mm
• Kijelző mérete: 5”, 800x480; Szín: 24-bit RGB; Fényerősség: 1,000 cd/m2 (állítható)
• Kezelőfelület: érintőképernyő
• Bekapcsolás jelző: piros LED
• Képfelbontás: 800x480
• Video képkocka sebesség: 25 fps (max)
• Akusztikus képkocka sebesség: 30 fps
• Nagyítás: 2x digitális nagyítás
• Akusztikus mérés: 124 alacsony zaj MEMS mikrofon, valós idejű hangvizualizáció
• Dinamikus tartomány alsó határ: kevesebb, mint -15 dB
• Dinamikus tartomány felső határ: több, mint 120 dB
• Sávszélesség: 2 kHz - 65 kHz, módtól és szűrő beállítástól függően
• Távolság: 0.3 m - 130 m
• Vezeték nélküli adatátvitel: 2.4 GHz és 5 GHz IEEE 802.11b/g/n/ac biztonságos vezeték nélküli LAN
• Belső tárhely: 32 GB SD, nem eltávolítható
• Külső tárhely: 8 GB USB háttértár
