A gépvédelem a forgógépek folyamatos rezgésmérésén és az állapotát jellemző paramétereinek felügyeletén alapul. A rezgésjelek folyamatos felügyelete elősegíti a kívánt állapottól való eltérések felismerését. A gépvédelmi rendszer a figyelmeztető határérték túllépésénél riasztójelzést ad és a veszélyes állapot elérése esetén lekapcsolja a berendezést, mielőtt még komolyabb kár keletkezne, illetve következmény lépne fel. Nagy értékű, valamint a termelés és a biztonság szempontjából fontos gépeknél jelentős előnyhöz juthatunk a gépvédelmi rendszerek alkalmazásával a karbantartás és az üzemeltetés területén egyaránt.

A gépvédelmi rendszerek és a diagnosztikai rendszerek együttes alkalmazásával a hibák korai felismerése, ezáltal a hátralévő élettartam előre jelezhetősége lehetővé teszi a karbantartási tevékenységek pontosabb tervezését és így a költségek további csökkentését.

Folyamatiránítási
rendszer (DCS, PLC,
SCADA...)

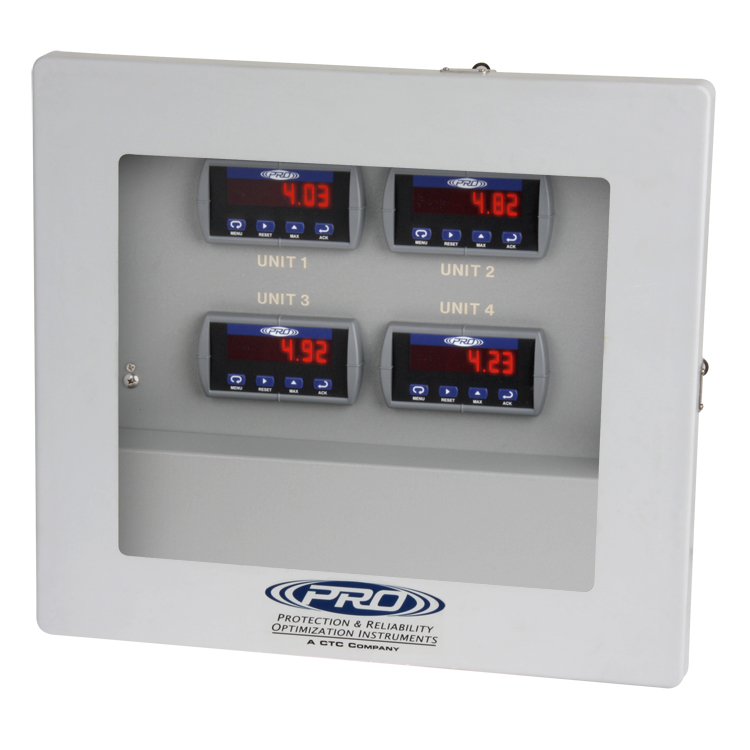

Relés védelmi egység

További információk

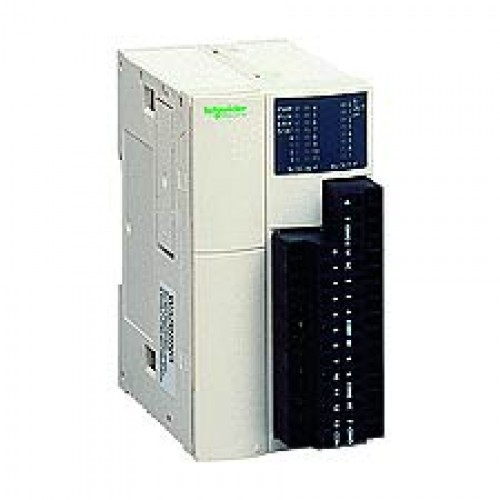

PLC

Ismertető

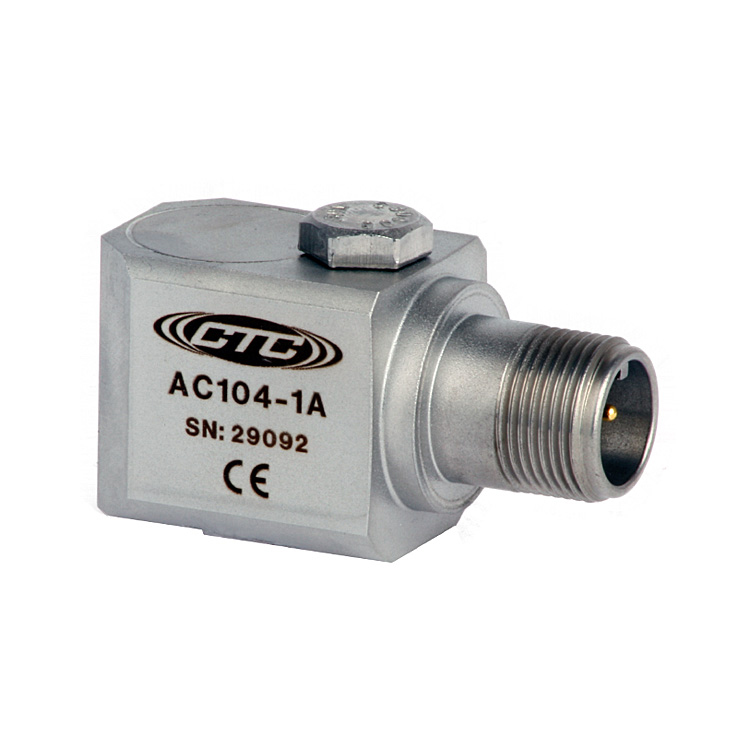

Rezgésérzékelők

Transzmitterek

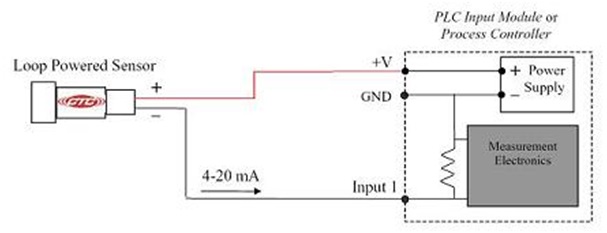

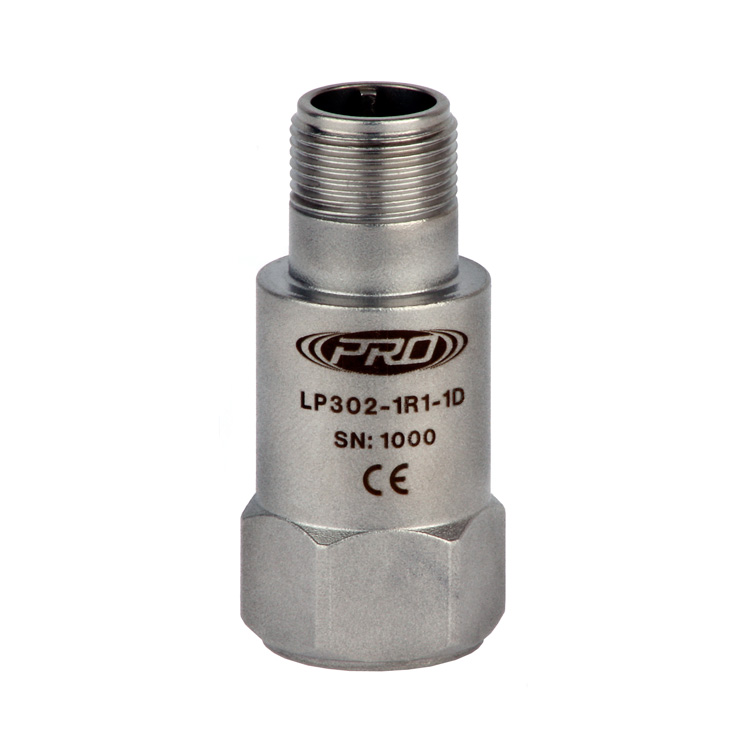

Hurok betáplálású
rezgésérzékelő

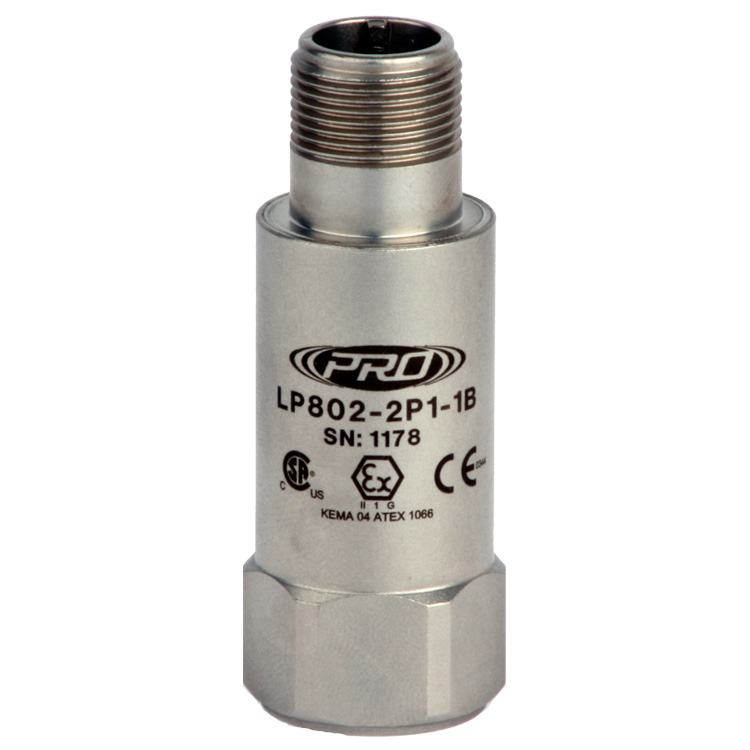

Robbanásbiztos hurokbetáplálású
rezgésérzékelő

Kis gépek védelme (CTC)

A kritikus gépek és folyamatok védelme az erős rezgésektől és katasztrófális sérülésektől.
A CTC PRO VP sorozat védelmi és relé rendszer a jelkondicionálótól, vagy a loop árammérőtől kapott jelből kiszűri a határt túllépő extrém értékeket és képes riasztásra, vagy a gép leállítására. A frekvencia határértékei változtathatók.

Tulajdonságok és előnyök

• 4 lehetséges rezgésmonitorozó csatorna egységenként
• A rezgések látható megjelenítése: IPS, g’s, erősség, vagy feliratos skálán
• A dinamikus adatok könnyű elérése az FFT analízishez, BNC csatlakozóval
• A relé riasztással, vagy leállítással megvédi a kritikus berendezést
• Kétállású, SPDT (Single-Pole, Double-Throw) relé csatornánként
• A relé működése a beállításoktól függően rugalmas
• Maximum 199 másodperc késleltetés mielőtt a relé működésbe lép
• 4-20 mA- es jelet ad ki a PLC, DCS, vagy SCADA rendszereinek
• LED-es jelzés riasztás esetén

Bemenő jelek

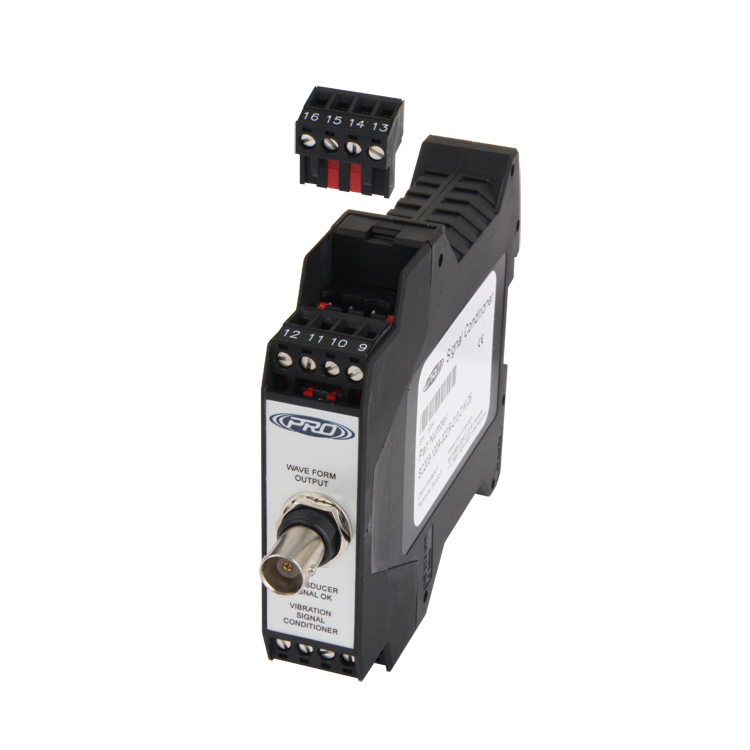

• SC Sorozatú jelkondicionáló standard érzékelővel
• LP sorozatú loop hurok betáplálású érzékelőtől
• A bemenő jelnek szabályosnak kell lennie, ez teszi lehetővé a széleskörű beállításokat
• Előrecsatolt vezeték – közvetlen a szenzor jele és ez screw terminálokra kapcsolható
• Ellátó feszültség: 85-265 VAC egységes áramellátás

PLC alapú rezgésszint kijelző és/vagy rezgésvédelmi rendszer

D3N-PLC

Kis és közepes gépek rezgésvédelmét megvalósító eszköz. Alkalmazható szimpla rezgésszint kijelzésre vagy tényleges védelmi rendszerként.

A rendszer alapja egy moduláris felépítésű PLC. Ennek köszönhetően széles körben alkalmazható gépvédelmi feladatok ellátására. Általános 4 csatornás védelmi rendszeren túl egészen a 28 csatornáig bővíthető. Szabványos 4-20 mA-es jelek fogadására és feldolgozására képes. A rendszerhez társítható rezgésgyorsulás rezgéssebesség, hőmérséklet, valamint az olajdiagnosztika olyan érzékelői melyek a működésük során a 4-20mA illetve a 0-10 V értéktartományt használják.

Tulajdonságok és előnyök

• Rezgésszint kijelzés
• Rezgésvédelmi funkciók ellátása
• 4-20 mA 0-10 V értéktartományt használó érzékelők integrálhatósága (rezgésgyorsulás, rezgéssebesség, hőmérséklet és olajdiagnosztika)
• 28 csatornáig bővíthető rendszer
• Gépegység mellett helyi kijelzés biztosítása (kijelző, fény és hangjelző oszlop)

Opciók

• Külső adatbázisba paraméter letárolás
• Grafikon kirajzoltatás, trendelemzés előkészítés

Gazdaságos Gépvédelmi Rendszerek (CTC)

• Rezgésérzékelő transzmitter mérőlánc
• Rezgésérzékelő Loop
• Robbanásbiztos rezgésérzékelő Loop
